導軌電能表帶互感器接線圖

點擊次數:  更新時間:2020-07-01 18:03:27

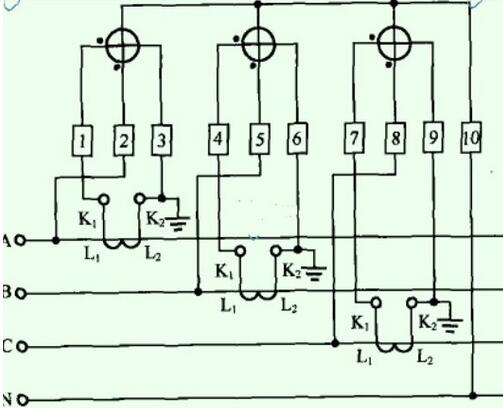

  導軌電能表帶互感器接線圖:

導軌電能表帶互感器接線圖


  接線如下:三只互感器安裝在斷路器負載側,三相火線從互感器穿過。互感器和電度表的接線如下:1、4、7為電流進線,依次接互感器A、B、C相電互感器的S1。3、6、9為電流出線,依次接互感器A、B、C相電互感器的S2。2、5、8為電壓接線,依次接A、B、C相電。10端子接零線。
