一、產品簡介

LA170鋁殼系列智能除濕裝置是采用半導體制冷除濕方式，主動將密閉空間的潮濕空氣在風扇的作用下吸入除濕風道，空氣中的水汽經過半導體制冷機構后冷凝成水，再通過導水管排出柜體，可以達到很好的除濕效果。通過降低空氣中含水量，使相對濕度和絕對溫度同時下降，幾乎不提高溫度，不產生溫差帶來的負面影響，從根本上杜絕或減少了事故的發生，也不會因高溫而加速柜內器件及柜體的老化。為保證電網系統的安全運行，電氣設備的長壽命、安全有效使用，電力系統對柜內防潮、防凝露提出了更高的要求。

二、產品特點

●先進的高性能工業級微處理器，數據處理和信息存儲能力強，可靠性高，運行速度快；

●自動運行與手動除濕功能切換、除濕啟動值和濕度斷開值可調；
●除濕風道主動引凝、排出氣體加熱降溫，有效達到了對電氣柜密閉空間防潮除濕的綜合治理；
●濕度、溫度傳感器24小時實時采樣，超出設定啟動值自動引凝；濕度、溫度設置具有記憶功能，不會因為停開機而丟失；
●故障顯示功能，可快速查找故障點保證正常運行；
●電路板上做了防潮處理，保證在潮濕環境下正常工作；
●人性化按鍵和菜單設計，符合現場調試特點，便于操作；

●在線溫度實時測量，測量精度高、實時性強；

●采用先進存儲技術，實現掉電后設定參數仍能保存；

●采用導軌式安裝方式，接線簡單，拆裝非常方便；

●裝置外形小巧，占用的空間小，配備標準的開孔尺寸，適用性強；

●具有通訊功能：采用RS485通訊接口、MODBUS-RTU協議，可將測量信息等參數上傳后臺監控系統，實現在線數據的遠方集中管理和監控；

●無線遠程通訊功能（選配）：通過無線模塊，實現遠距離無線數據的傳輸功能。

三、主要功能

四、技術指標

五、產品尺寸及安裝

智能除濕裝置采用導軌式安裝，可擴展其它安裝方式。

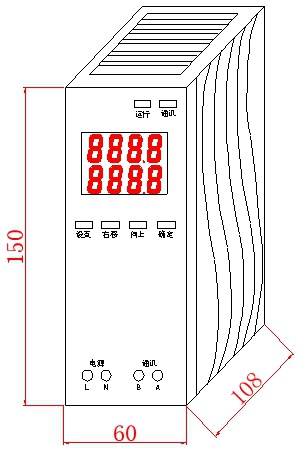

5.1、裝置尺寸圖如下

外形尺寸：60mm×150mm×108mm安裝方式：標準35mm導軌式安裝

六、按鍵功能

七、指示燈功能

八、操作說明

◆顯示說明：

●溫度測量顯示界面說明（顯示顏色為綠色）：

如上圖所示：

當前環境溫度為28.0℃，當前濕度為68.8%RH

◆設置說明：

●密碼使用說明

用戶要設置參數首先要輸入?yún)?shù)設置密碼，密碼輸入正確后才可以進行參數設置（系統密碼1116），否則將返回測量數據顯示區。

●功能設置說明

按下【O】鍵后輸入設置密碼（1116）并按【O】鍵確認后，系統進入01屏參數設置窗口（除濕濕度啟動值窗口），第一行濕度上限值設置，當環境濕度超過濕度上限值時，啟動自動除濕功能；出廠默認為95%，第二行為顯示屏序號；

退出01屏參數設置界面后就進入到02屏參數設置窗口（除濕溫度關閉值窗口），第一行為濕度下限設置，當環境濕度低于濕度下限值時，關閉自動除濕功能；出廠默認為85%，第二行為顯示屏序號；

退出02屏參數設置界面后就進入到03屏參數設置窗口（通訊波特率窗口），第一行通訊速率設置（1200bps、2400bps、4800bps、9600bps可設），第二行為顯示屏序號；

退出03屏參數設置界面后就進入到04屏參數設置窗口（通訊地址窗口），第一行通訊地址設置，可設范圍為01~247，第二行為顯示屏序號；

每次設置參數完成后，用戶再按【O】鍵確認本次設置有效，系統將把本次設置保存起來。

九、通訊

9.1、引言

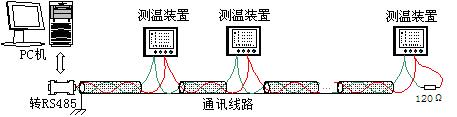

本產品標準配置了一路RS485通訊接口，采用MODBUS-RTU通訊協議。理論上在一條通訊線路上最多可以同時連接32臺儀表，通訊連接應使用帶有銅網的屏蔽雙絞線，線徑不小于0.5mm2。布線時應使通訊線遠離強電電纜或其他強電場環境，最大傳輸距離為1200米，典型的網絡連接方式如下圖所示，用戶可根據具體情況選用其他合適的連接方式。

MODBUSRTU是一種國際的、開放的現場總線標準。作為一種很容易實現的現場總線協議，在全世界范圍內，MODBUS得到了成功的應用。應用領域包括生產過程中的自動化、過程控制和樓宇自控。MODBUS協議在一根通訊線上采用主從應答方式的通訊連接方式。首先，主計算機的信號尋址到一臺唯一地址的終端設備（從機），然后，終端設備發出的應答信號以相反的方向傳輸給主機，即半雙工的工作模式。

MODBUS協議只允許在主機（PC，PLC等）和終端設備之間通訊，而不允許獨立的終端設備之間的數據交換，這樣各終端設備不會在它們初始化時占據通訊線路，而僅限于響應到達本機的查詢信號。

9.2、字節格式

采用串行通訊，8個數據位，1個起始位，1個停止位，無奇偶校驗位。

上、下行命令由地址碼、功能碼、數據區和CRC-16校驗碼組成。

采用高字節在前、低字節在后、高位字在前、低位字在后的原則（校驗碼除外）。

9.3、幀格式

幀是傳送信息的基本單元，MODBUS協議中主機與從機采用相同的幀格式。

幀以至少3.5個字節的停頓時間開始，同樣以至少3.5個字節的停頓時間標志幀的結束。整個幀必須作為連續的流傳送，如果幀完成之前有超過1.5個字節的停頓時間，從機將重新開始一個新幀的接收。RTU幀格式如下所示。

9.3.1、地址碼（Address）

地址碼用來標識由哪個從機與主機通訊，每個從機具有唯一的地址碼，主機發送的地址碼表明將發送到的從機地址，從機發送的地址碼則表明回送的從機地址。用戶可使用的地址為1~247，其它地址保留。

9.3.2、功能碼（Function）

功能碼表示從機要執行何種功能。下表列出了儀表所支持的功能碼及其的定義和具體操作。

9.3.3、數據區（Data）

數據區隨功能碼不同而不同，這些數據可以是數值、參考地址等。例如：功能碼03H告訴儀表讀取寄存器的數值，則數據區必須包含要讀取寄存器的起始地址及讀取長度。

9.3.4、校驗碼

校驗碼用于主機或從機判斷接收到的數據是否出錯，使系統通訊更可靠。

MODBUS-RTU采用CRC-16（16位循環冗余校驗碼）校驗方法，包含16位二進制。CRC校驗碼由發送端計算，放置于發送信息的尾部。接收端重新計算接收到的信息的校驗碼，并與接收到的校驗碼相比較，如果二者不相符，則表明通訊出錯。

9.4、出錯處理

當儀表檢測到了校驗碼出錯以外的錯誤時，將向主機回送信息，功能碼的最高位置為1，即從機返送給主機的功能碼是在主機發送的功能碼的基礎上加128。從機返回的錯誤信息幀格式如下：

錯誤碼如下：

9.5、通訊報文舉例

9.5.1、讀寄存器（功能碼03H）

例如需要讀取通訊地址為02H裝置的前3個高壓接點溫度寄存器數值，主站下發幀格式：

(十六進制發送)01030108000385F5

從站返回幀格式：

(十六進制發送)0103060030002F002F1164

9.5.2、寫寄存器（功能碼10H）

例如需要將設備的通訊地址從01H改為16H，主站下發幀格式：

(十六進制發送)0110106000010200163FFF

從站返回幀格式：

（十六進制接收）1610106000010630

十、附錄

10.1、只讀寄存器地址表

10.2、可寫寄存器地址表

十一、運輸與貯存

產品運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。保存產品應在原包裝內，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。產品在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的產品疊放高度不超過5只。

十二、保修期限及訂貨說明

產品自出廠之日起十二個月內，在用戶遵守說明書規定要求進行操作和使用時（除去人為的破壞和操作失誤以外造成的損壞）發現產品有功能、外觀缺陷和不符合各項技術指標時，制造廠給予免費修理或更換。訂貨時，請詳細寫明所需型號及功能要求等相關內容，以便能為您提供更精確之產品。
