本實用新型涉及電氣柜領域，尤其涉及一種電氣柜智能除濕裝置。
背景技術：
電氣柜是由鋼材質加工而成用來保護元器件正常工作的柜子。電氣柜制作材料一般分為熱軋鋼板和冷軋鋼板兩種。冷軋鋼板相對熱軋鋼板更材質柔軟，更適合電氣柜的制作。電氣柜用途廣泛主要用于化工行業，環保行業，電力系統，冶金系統，工業，核電行業，消防安全監控，交通行業等等。
傳統的電氣柜在使用過程中，由于散熱孔的存在，外界潮濕空氣容易進入其內部造成電氣柜內部空氣潮濕，會造成電氣柜內部電氣元件損壞，影響電氣柜的正常使用壽命，因此，為了解決此類問題，我們提出了一種電氣柜智能除濕裝置。
技術實現要素：
本實用新型提出的一種電氣柜智能除濕裝置，解決了現有的電氣柜除濕效果不佳，容易造成內部電氣元件損壞的問題。
為了實現上述目的，本實用新型采用了如下技術方案：
一種電氣柜智能除濕裝置，包括電氣柜本體，所述電氣柜本體的頂端設置有通風孔，且所述電氣柜本體的兩側內壁之間通過橫桿安裝有驅動電機，驅動電機位于通風孔的下方，所述驅動電機的輸出軸豎直朝下連接有轉動桿，且所述轉動桿的圓周側壁安裝有呈環形陣列設置的除濕扇葉，所述電氣柜本體的兩側內壁之間連接有呈橫向設置的橫板，橫板位于轉動桿的下方，且橫板的底端安裝有濕度傳感器和控制器，且電氣柜本體的兩側內壁之間位于橫板的下方均勻連接有呈橫向設置的隔板，所述橫板的頂端中間位置轉動安裝有主齒輪盤，且所述主齒輪盤的頂端與轉動桿的底端連接，所述橫板的頂端轉動安裝有兩個對稱設置的副齒輪盤，且副齒輪盤與主齒輪盤嚙合，所述副齒輪盤的底端連接有呈豎向設置的從動桿，且所述從動桿貫穿隔板，且與電氣柜本體的底端內壁轉動連接，所述從動桿的圓周側壁套設有主動輪，所述電氣柜本體的兩側壁轉動安裝有呈豎向設置的從動輪，從動輪靠近電氣柜本體外部的一側連接有連接桿，且所述連接桿的端部延伸至電氣柜本體的外部連接有兩個對稱設置的除塵板。
優選的，所述主動輪與所述從動輪的圓周側壁均設置有斜齒塊，且所述主動輪的齒塊與所述從動輪的齒塊嚙合。
優選的，所述電氣柜本體的兩側壁均勻設置有結構相同的進氣孔，且所述進氣孔位于除塵板處設置，且所述除塵板靠近電氣柜本體的一側安裝有除塵毛刷。
優選的，所述橫板的頂端設置有與主齒輪盤以及副齒輪盤適配的轉動槽，且相鄰的兩個轉動槽相互連通。
優選的，所述電氣柜本體的頂端焊接有防雨罩，且所述防雨罩的中間位置呈凸起設置。
優選的，所述隔板上均勻設置有結構相同的透氣孔。
優選的，所述控制器的輸入端與濕度傳感器連接，控制器的輸出端與驅動電機連接，且控制器的型號為data-7311，濕度傳感器的型號為dht11。
本實用新型的有益效果為：通過電氣柜本體、防雨罩、通風孔、驅動電機、轉動桿、除濕扇葉、副齒輪盤、濕度傳感器、主齒輪盤、橫板、隔板、從動桿、除塵板、連接桿、從動輪、主動輪的設置，使得該裝置能夠?qū)﹄姎夤駜?nèi)部的空氣濕度進行監測，并且能夠?qū)ΡO(jiān)測濕度較大的情況及時進行有效的除濕操作，同時也保證了電氣柜的散熱效果，對電氣柜內部的電氣元件提供了有效保護，延長該電氣柜的使用壽命。
綜上所述，該裝置能夠?qū)﹄姎夤駜?nèi)部的空氣濕度進行監測，并且能夠?qū)ΡO(jiān)測濕度較大的情況及時進行有效的除濕操作，同時也保證了電氣柜的散熱效果，對電氣柜內部的電氣元件提供了有效保護，延長該電氣柜的使用壽命，適宜推廣。
附圖說明

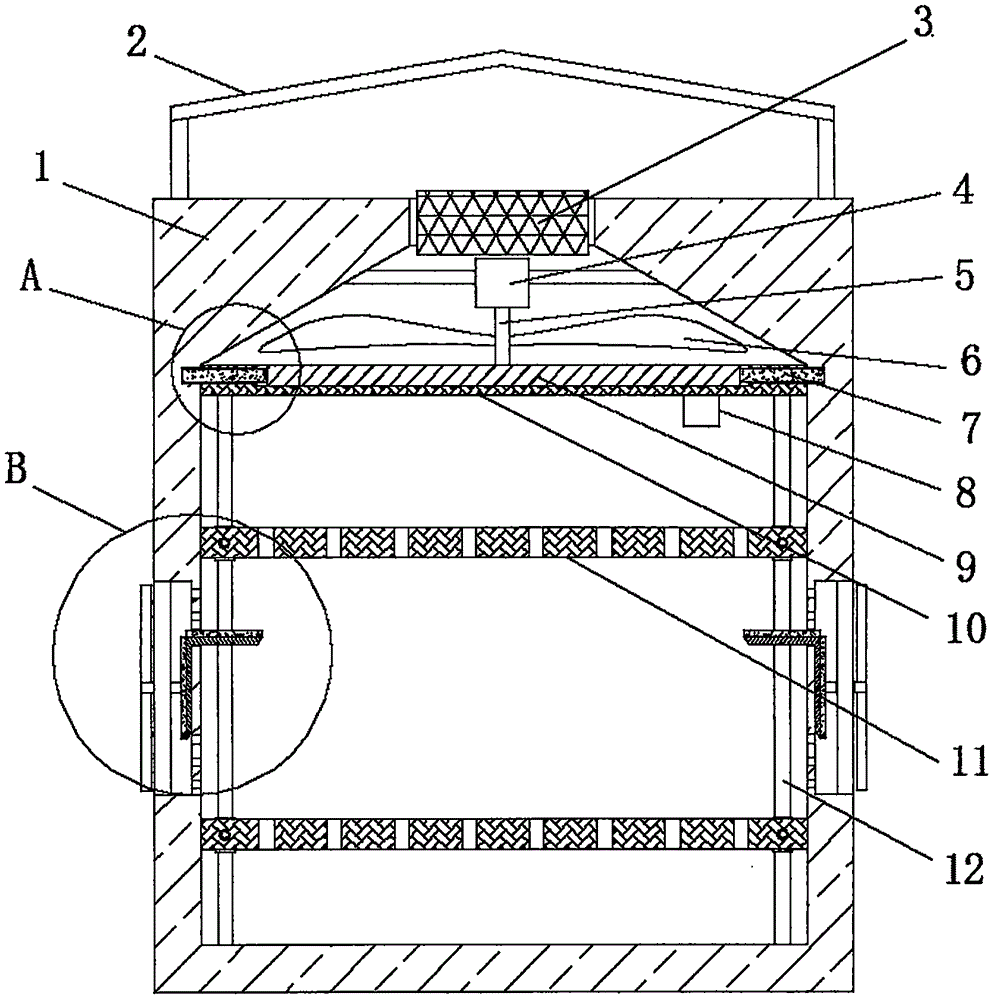

圖1為本實用新型的結構示意圖。
圖2為圖1中a的放大圖。
圖3為圖1中b的放大圖。
圖4為本實用新型的主齒輪盤與副齒輪盤連接的俯視圖。
圖中標號：1電氣柜本體、2防雨罩、3通風孔、4驅動電機、5轉動桿、6除濕扇葉、7副齒輪盤、8濕度傳感器、9主齒輪盤、10橫板、11隔板、12從動桿、13除塵板、14連接桿、15從動輪、16主動輪。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。
參照?qǐng)D1-4，一種電氣柜智能除濕裝置，包括電氣柜本體1，電氣柜本體1的頂端設置有通風孔3，且所述電氣柜本體1的兩側內壁之間通過橫桿安裝有驅動電機4，驅動電機4位于通風孔3的下方，所述驅動電機4的輸出軸豎直朝下連接有轉動桿5，且所述轉動桿5的圓周側壁安裝有呈環形陣列設置的除濕扇葉6，所述電氣柜本體1的兩側內壁之間連接有呈橫向設置的橫板10，橫板10位于轉動桿5的下方，且橫板10的底端安裝有濕度傳感器8和控制器，且電氣柜本體1的兩側內壁之間位于橫板10的下方均勻連接有呈橫向設置的隔板11，所述橫板10的頂端中間位置轉動安裝有主齒輪盤9，且所述主齒輪盤9的頂端與轉動桿5的底端連接，所述橫板10的頂端轉動安裝有兩個對稱設置的副齒輪盤7，且副齒輪盤7與主齒輪盤9嚙合，所述副齒輪盤7的底端連接有呈豎向設置的從動桿12，且所述從動桿12貫穿隔板11，且與電氣柜本體1的底端內壁轉動連接，所述從動桿12的圓周側壁套設有主動輪16，所述電氣柜本體1的兩側壁轉動安裝有呈豎向設置的從動輪15，從動輪15靠近電氣柜本體1外部的一側連接有連接桿14，且所述連接桿14的端部延伸至電氣柜本體1的外部連接有兩個對稱設置的除塵板13，主動輪16與所述從動輪15的圓周側壁均設置有斜齒塊，且所述主動輪16的齒塊與所述從動輪15的齒塊嚙合，電氣柜本體1的兩側壁均勻設置有結構相同的進氣孔，且所述進氣孔位于除塵板13處設置，且所述除塵板13靠近電氣柜本體1的一側安裝有除塵毛刷，橫板10的頂端設置有與主齒輪盤9以及副齒輪盤7適配的轉動槽，且相鄰的兩個轉動槽相互連通，電氣柜本體1的頂端焊接有防雨罩2，且所述防雨罩2的中間位置呈凸起設置，隔板11上均勻設置有結構相同的透氣孔，控制器的輸入端與濕度傳感器8連接，控制器的輸出端與驅動電機4連接，且控制器的型號為data-7311，濕度傳感器8的型號為dht11。
工作原理：使用時，通過濕度傳感器8對電氣柜本體1內部的空氣濕度進行監測，當濕度傳感器8的監測值高于設定值時，濕度傳感器8會將信號傳輸給控制器，控制器接收信號后，啟動驅動電機4，使得驅動電機4帶動轉動桿5進行轉動，轉動桿5帶動除濕扇葉6以及主齒輪盤9轉動除濕扇葉6將電氣柜本體1內部的潮濕空氣通過通風孔3排出，并且將外部空氣通過電氣柜本體1側壁上的進氣孔引入到電氣柜本體1的內部，與其內部潮濕空氣互換，在主齒輪盤9轉動時，會帶動副齒輪盤7轉動，副齒輪盤7帶動從動桿12轉動，從動桿12帶動主動輪16轉動，使得主動輪16上的斜齒塊與從動輪15上的斜齒塊咬合，從而使得主動輪16帶動從動輪15轉動，從動輪15再帶動連接桿14以及除塵板13轉動，使得除塵板13對電氣柜本體1側壁上的進氣孔進行清潔即可。
在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。
以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
技術特征：
1.一種電氣柜智能除濕裝置，包括電氣柜本體(1)，其特征在于，所述電氣柜本體(1)的頂端設置有通風孔(3)，且所述電氣柜本體(1)的兩側內壁之間通過橫桿安裝有驅動電機(4)，驅動電機(4)位于通風孔(3)的下方，所述驅動電機(4)的輸出軸豎直朝下連接有轉動桿(5)，且所述轉動桿(5)的圓周側壁安裝有呈環形陣列設置的除濕扇葉(6)，所述電氣柜本體(1)的兩側內壁之間連接有呈橫向設置的橫板(10)，橫板(10)位于轉動桿(5)的下方，且橫板(10)的底端安裝有濕度傳感器(8)和控制器，且電氣柜本體(1)的兩側內壁之間位于橫板(10)的下方均勻連接有呈橫向設置的隔板(11)，所述橫板(10)的頂端中間位置轉動安裝有主齒輪盤(9)，且所述主齒輪盤(9)的頂端與轉動桿(5)的底端連接，所述橫板(10)的頂端轉動安裝有兩個對稱設置的副齒輪盤(7)，且副齒輪盤(7)與主齒輪盤(9)嚙合，所述副齒輪盤(7)的底端連接有呈豎向設置的從動桿(12)，且所述從動桿(12)貫穿隔板(11)，且與電氣柜本體(1)的底端內壁轉動連接，所述從動桿(12)的圓周側壁套設有主動輪(16)，所述電氣柜本體(1)的兩側壁轉動安裝有呈豎向設置的從動輪(15)，從動輪(15)靠近電氣柜本體(1)外部的一側連接有連接桿(14)，且所述連接桿(14)的端部延伸至電氣柜本體(1)的外部連接有兩個對稱設置的除塵板(13)。
2.根據權利要求1所述的一種電氣柜智能除濕裝置，其特征在于，所述主動輪(16)與所述從動輪(15)的圓周側壁均設置有斜齒塊，且所述主動輪(16)的齒塊與所述從動輪(15)的齒塊嚙合。
3.根據權利要求1所述的一種電氣柜智能除濕裝置，其特征在于，所述電氣柜本體(1)的兩側壁均勻設置有結構相同的進氣孔，且所述進氣孔位于除塵板(13)處設置，且所述除塵板(13)靠近電氣柜本體(1)的一側安裝有除塵毛刷。
4.根據權利要求1所述的一種電氣柜智能除濕裝置，其特征在于，所述橫板(10)的頂端設置有與主齒輪盤(9)以及副齒輪盤(7)適配的轉動槽，且相鄰的兩個轉動槽相互連通。
5.根據權利要求1所述的一種電氣柜智能除濕裝置，其特征在于，所述電氣柜本體(1)的頂端焊接有防雨罩(2)，且所述防雨罩(2)的中間位置呈凸起設置。
6.根據權利要求1所述的一種電氣柜智能除濕裝置，其特征在于，所述隔板(11)上均勻設置有結構相同的透氣孔。
7.根據權利要求1所述的一種電氣柜智能除濕裝置，其特征在于，所述控制器的輸入端與濕度傳感器(8)連接，控制器的輸出端與驅動電機(4)連接，且控制器的型號為data-7311，濕度傳感器(8)的型號為dht11。
技術總結
本實用新型公開了一種電氣柜智能除濕裝置，涉及電氣柜領域，針對現有的電氣柜除濕效果不佳，容易造成內部電氣元件損壞的問題，現提出如下方案，其包括電氣柜本體，所述電氣柜本體的頂端設置有通風孔，且所述電氣柜本體的兩側內壁之間通過橫桿安裝有驅動電機，驅動電機位于通風孔的下方，所述驅動電機的輸出軸豎直朝下連接有轉動桿，且所述轉動桿的圓周側壁安裝有呈環形陣列設置的除濕扇葉。本實用新型結構新穎，且該裝置能夠?qū)﹄姎夤駜?nèi)部的空氣濕度進行監測，并且能夠?qū)ΡO(jiān)測濕度較大的情況及時進行有效的除濕操作，同時也保證了電氣柜的散熱效果，對電氣柜內部的電氣元件提供了有效保護，延長該電氣柜的使用壽命，適宜推廣。
